SS硕朔根据多年加工经验,分享对该种零部件的多角度斜面、过渡圆弧面、高精度槽形加工案例；客户选用DMG高精度五轴加工中心设备，设计专用液压可调工装，以一台液压动力单元为专用液压工装提供动力源，油液通过管道进入工装主体内部液压缸，以控制夹持原件的夹紧和松弛运动。

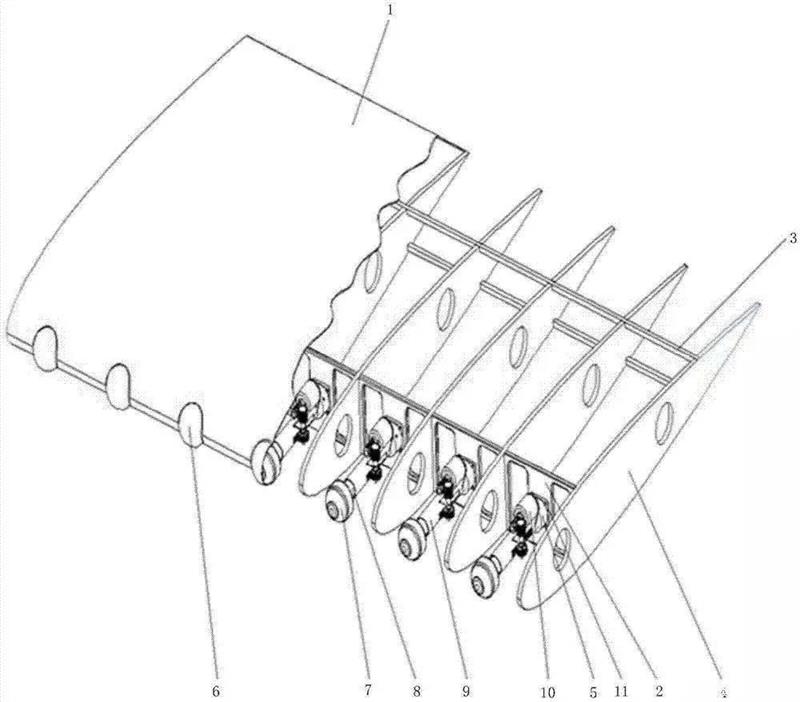

而翼板零件的各个型面材料去除量占到了整个零件材料去除量的70%，在加工中时间占比也非常高，通过选用硕朔牌方肩铣削刀具及槽铣刀盘，优化切削参数，提升型面加工效率，可大幅缩短翼板类零件生产加工时间。

粗加工方案选择

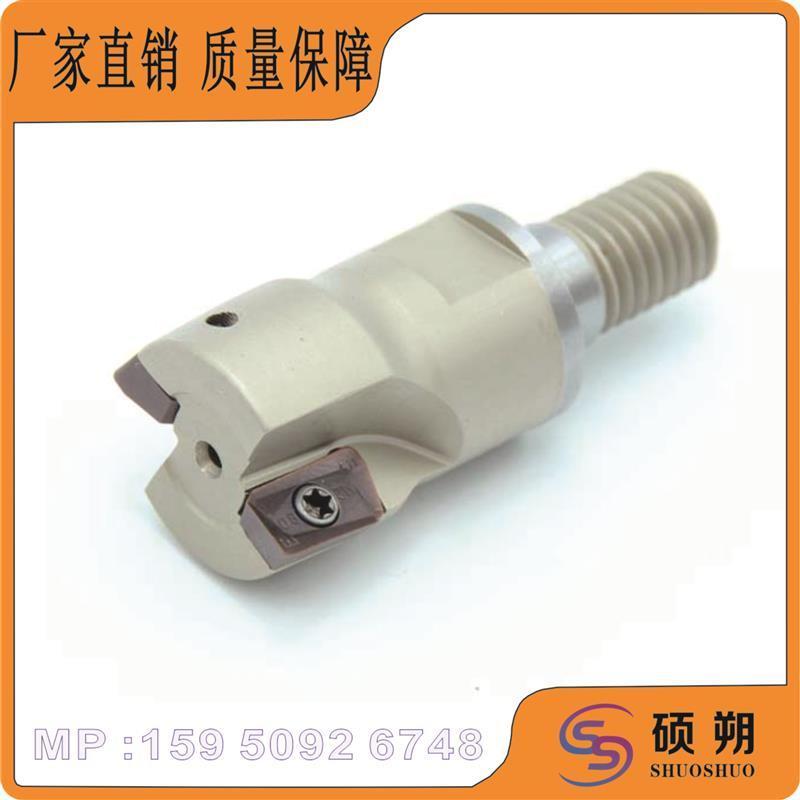

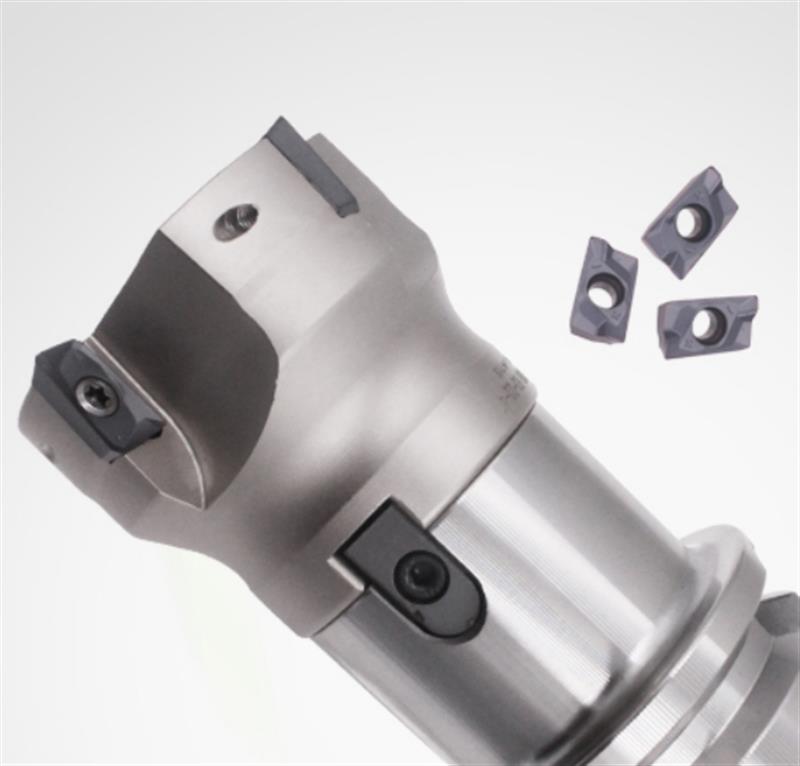

SS根据以往的加工经验总结，使用机夹式立铣刀头或方肩立铣刀完成各型面的粗加工。机夹式立铣刀较整体式铣刀刚性好，主要在加工过程中能快速更换刀片，减少换刀时间，提高加工效率，同时能更好的减少刀具的使用成本；另硕朔还有螺牙式铣刀头供客户据加工工况要求选择使用；此次使用的φ50mm舍弃式方肩立铣刀头适用于方肩铣，机夹刀片长度为10mm，最大切深可达9mm，硕朔牌一把方肩铣刀就可同时完成翼板零件各端面及侧面的加工。

为了提升加工效率，走刀时几乎采用满切宽进行切削，每齿进给fz约为0.05mm/z，进给速度约为900m/min。

精加工方案选择

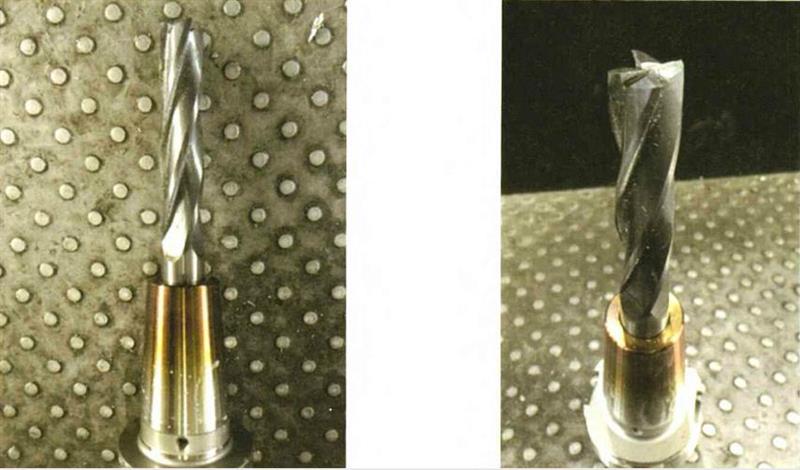

SS在翼板零件型面进行精加工时，由于零件存在较高的侧壁需求加工，必须选择悬伸较长的刀具进行切削，因此硕朔精密为客户定制一款刃长加长的φ20mm整体硬质合金立铣刀，搭配热缩夹持刀柄，进一步提升切削刚性。

客户经过使用SS硕朔牌相关数控刀具对翼板零件型面的粗精高效加工后，该零件加工效率提升3倍以上，产品尺寸精度及表面质量得到有效保证。另外，在精加工高速切削时，金属材料被迅速切断并脱离工件表面，因此加工出的零件周边毛刺明显减少，后续钳工挫修工作量大幅降低，进一步缩短零件整体加工时间；有效提高加工效率及减少加工成本。
